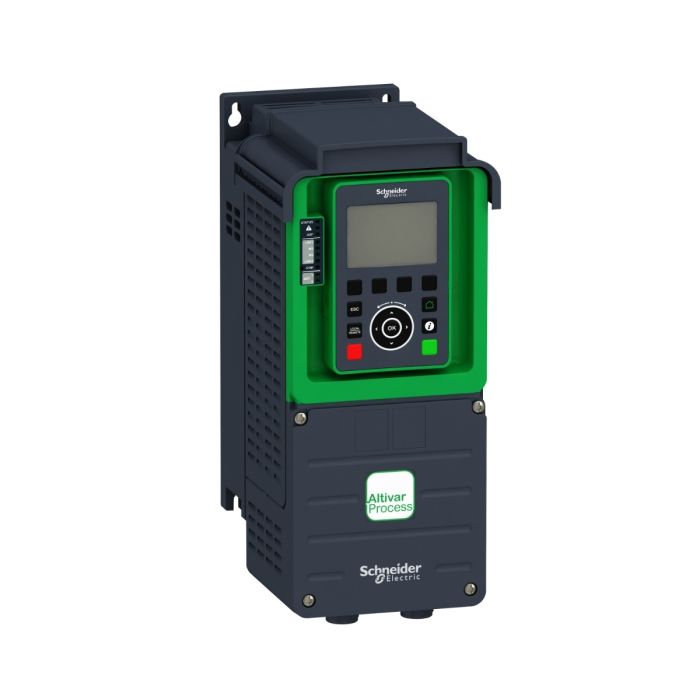

SCHNEIDER Electric - Variator de viteza, Altivar Process ATV900, ATV930, 4KW - ND, 3KW - HD, 380-480VAC

10/100 Mbit/s pentru Ethernet IP/Modbus TCP
4.8, 9.6, 19.2, 38.4 kbit/s pentru Modbus serial

Modbus serial
Modbus TCP
EtherNet/IP

Diagnostic local: 3 LED-uri (mono / dual color)
Stare comunicare încorporată: 5 LED-uri (culoare duală)
Starea modulului de comunicare: 2 LED-uri (dublu culoare)
Prezența tensiunii: 1 LED (roșu)

Control: borna cu șurub 0,5 ... 1,5 mm² / AWG 20 ... AWG 16
Partea liniei: borna cu șurub 2,5 ... 6 mm² / AWG 14 ... AWG 10
Motor: borna cu șurub 2,5 ... 6 mm² / AWG 14 ... AWG 10
Magistrală DC: borna cu șurub 2,5 ... 6 mm² / AWG 14 ... AWG 10

CSA
UL
TÜV

UL 508C
EN / IEC 61800-3
Mediu 1 categoria C2 EN / IEC 61800-3
Mediu 2 categoria C3 EN / IEC 61800-3
EN / IEC 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1

IP21 conform cu IEC 61800-5-1
IP21 conform cu IEC 60529

Clasa de rezistență la poluare chimică 3C3 conformitate cu EN / IEC 60721-3-3
Clasa de rezistență la poluarea cu praf 3S3 conformitate cu EN / IEC 60721-3-3

1,5 mm vârf la vârf (f = 2 ... 13 Hz) conform IEC 60068-2-6
1 gn (f = 13 ... 200 Hz) conformitate cu IEC 60068-2-6

Integrat cu 50 m conformitate cu EN / IEC 61800-3 categoria C2
Integrat cu 150 m conformitate cu EN / IEC 61800-3 categoria C3

4 kW (funcționare normală)
3 kW (grea)

5 CP serviciu normal
4 CP greu

7,6 A la 380 V (funcționare normală)
6,7 A la 480 V (funcționare normală)
6 A la 380 V (grea)
5,4 A la 480 V (grea)

5,6 kVA la 480 V (funcționare normală)
4,5 kVA la 480 V (grea)

9,3 A la 4 kHz pentru funcționarea normală
7,2 A la 4 kHz pentru sarcini grele

11,2 A în 60 s (funcționare normală)
10,8 A în 60 s (grea)

Mod de cuplu optimizat
Cuplu constant standard
Cuplu variabil standard

Motor cu magnet permanent
Motor cu reluctanță sincronă

Slot A: modul de comunicare pentru Profibus DP V1
Slot A: modul de comunicare pentru Profinet
Slot A: modul de comunicare pentru DeviceNet
Slot A: modul de comunicare pentru EtherCAT
Slot A: modul de comunicare pentru lanțul de margaretă CANopen RJ45
Slot A: modul de comunicare pentru CANopen SUB-D 9
Slot A: modul de comunicație pentru bornele cu șurub CANopen
Slot A / slot B / slot C: modul de extensie I / O digital și analogic
Slot A / slot B / slot C: modul de prelungire a releului de ieșire
Slot B: modul de interfață codificator digital 5/12 V
Slot B: modul de interfață codificator analogic
Slot B: modul de interfață codificator resolver
modul de comunicare pentru Ethernet Powerlink

Protecție termică: motor
Cuplu sigur oprit: motor
Pauză de fază a motorului: motor
Protecție termică: acționare
Cuplu sigur oprit: acționare
Supraîncălzire: unitate
Supracurent între fazele de ieșire și pământ: acționare
Suprasarcina tensiunii de iesire: actionare
Protecție la scurtcircuit: unitate
Pauză de fază a motorului: acționare
Supratensiuni pe magistrala DC: unitate
Supratensiune de alimentare a liniei: acționare
Subtensiune de alimentare a liniei: acționare
Pierderea fazei de alimentare a liniei: acționare
Viteza excesivă: condus
Pauză pe circuitul de comandă: acționare

Unitate de afișare: 0,1 Hz
Intrare analogică: 0,012 / 50 Hz

Alimentare externă pentru intrări digitale: 24 V c.c. (19 ... 30 V), <1,25 mA, tip de protecție: protecție la suprasarcină și la scurtcircuit
Alimentare internă pentru potențiometrul de referință (1 până la 10 kOhm): 10,5 V DC +/- 5%, <10 mA, tip de protecție: protecție la suprasarcină și la scurtcircuit
Alimentare internă pentru intrări digitale și STO: 24 V c.c. (21 ... 27 V), <200 mA, tip de protecție: protecție la suprasarcină și la scurtcircuit

AI1, AI2, AI3 software-configurable voltage: 0...10 V DC, impedance: 30 kOhm, resolution 12 bits
AI1, AI2, AI3 software-configurable current: 0...20 mA/4...20 mA, impedance: 250 Ohm, resolution 12 bits

DI1...DI8 programmable, 24 V DC (<= 30 V), impedance: 3.5 kOhm
DI7, DI8 programmable as pulse input: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB safe torque off, 24 V DC (<= 30 V), impedance: > 2.2 kOhm

DI1...DI8: discrete input level 1 PLC conforming to EN/IEC 61131-2
DI7, DI8: pulse input level 1 PLC conforming to IEC 65A-68
STOA, STOB: discrete input level 1 PLC conforming to EN/IEC 61131-2

Logică pozitivă (sursă) (DI1 ... DI8), <5 V (stare 0),> 11 V (stare 1)
Logică negativă (chiuvetă) (DI1 ... DI8),> 16 V (stare 0), <10 V (stare 1)
Logică pozitivă (sursă) (DI7, DI8), <0,6 V (stare 0),> 2,5 V (stare 1)
Logică pozitivă (sursă) (STOA, STOB), <5 V (stare 0),> 11 V (stare 1)

Software-configurable voltage AQ1, AQ2: 0...10 V DC impedance 470 Ohm, resolution 10 bits
Software-configurable current AQ1, AQ2: 0...20 mA impedance 500 Ohm, resolution 10 bits

Logic output DQ+ 0…1 kHz <= 30 V DC 100 mA
Programmable as pulse output DQ+ 0…30 kHz <= 30 V DC 20 mA
Logic output DQ- 0…1 kHz <= 30 V DC 100 mA

2 ms +/- 0.5 ms (DI1...DI8) - discrete input
5 ms +/- 1 ms (DI7, DI8) - pulse input
1 ms +/- 1 ms (AI1, AI2, AI3) - analog input
5 ms +/- 1 ms (AQ1, AQ2) - analog output

+/- 0,6% AI1, AI2, AI3 pentru o variație de temperatură 60 ° C intrare analogică
+/- 1% AQ1, AQ2 pentru o variație de temperatură 60 ° C ieșire analogică

AI1, AI2, AI3: +/- 0,15% din valoarea maximă pentru intrarea analogică
AQ1, AQ2: +/- 0,2% pentru ieșirea analogică

Ieșire releu R1 la sarcină rezistivă, cos phi = 1: 3 A la 250 V c.a.
Ieșire releu R1 la sarcină rezistivă, cos phi = 1: 3 A la 30 V c.c.
Ieșire releu R1 la sarcină inductivă, cos phi = 0,4 și L / R = 7 ms: 2 A la 250 V c.a.
Ieșire releu R1 la sarcină inductivă, cos phi = 0,4 și L / R = 7 ms: 2 A la 30 V c.c.
Ieșire releu R2, R3 la sarcină rezistivă, cos phi = 1: 5 A la 250 V c.a.
Ieșire releu R2, R3 la sarcină rezistivă, cos phi = 1: 5 A la 30 V c.c.
Ieșire releu R2, R3 la sarcină inductivă, cos phi = 0,4 și L / R = 7 ms: 2 A la 250 V c.a.
Ieșire releu R2, R3 la sarcină inductivă, cos phi = 0,4 și L / R = 7 ms: 2 A la 30 V c.c.

Logica releului configurabil R1: releu de eroare NO / NC durabilitate electrică 100000 cicluri
Logica releului configurabil R2: releul de secvență NU durabilitate electrică 1000000 cicluri
Logica releului configurabil R3: releul de secvență NU durabilitate electrică 1000000 cicluri

Mixer pentru procesarea alimentelor și băuturilor
Transportor de prelucrare a alimentelor și băuturilor
Prelucrarea produselor alimentare și a băuturilor Shredder
Macara de proces de ridicare
Propulsor marin
Troliu marin
Prelucrarea materialelor (lemn, ceramică, piatră, pvc, metal) Presă
Prelucrarea materialelor (lemn, ceramică, piatră, pvc, metal) Extruder
Minerit de minerale și metale Alte aplicații
Instalatii de foraj pentru petrol si gaze
Ulei și gaz Pompa cu cavitate progresivă
Pompa de tijă de petrol și gaz
Pompa de schimb de petrol și gaze
Compresor de petrol și gaze pentru regazificare
Separator de petrol și gaze
Petrol și gaze Alte aplicații
Separator de apă și apă uzată

4… 6 kW la 380… 440 V 3 faze
4… 6 kW la 480… 500 V 3 faze

Test de imunitate la descărcare electrostatică nivel 3 conformitate cu IEC 61000-4-2
Test de imunitate la câmpul electromagnetic cu frecvență radio radiată nivel 3 conformitate cu IEC 61000-4-3
Test de imunitate electrică tranzitorie rapidă / explozie la nivelul 4 conformitate cu IEC 61000-4-4
1.2 / 50 µs - 8/20 µs test de imunitate la supratensiune nivel 3 conform IEC 61000-4-5
Test de imunitate la frecvență radio efectuat nivel 3 conformitate cu IEC 61000-4-6
