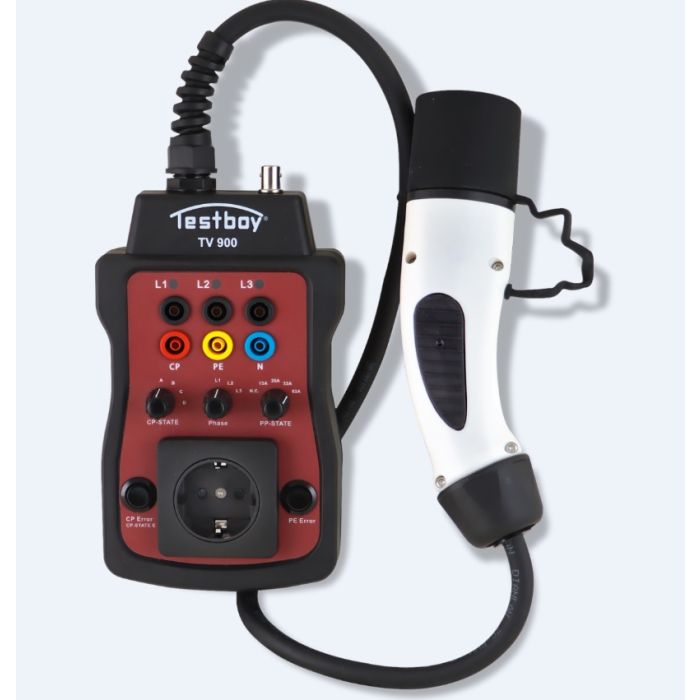

TESTBOY - TV900 - Adaptor de test pentru statii de încărcare

Din ce in ce mai multe stații de incărcare pentru mașini electrice sunt instalate in toată Europa. Testboy a dezvoltat adaptorul de măsurare TV 900, pentru a putea testa stațiile de incărcare de tip 2 standardizate in Europa. TV 900 preia și simulează comunicarea cu stația de incărcare și vehiculul electric. Un tester de instalare sau un multimetru poate fi conectat prin priza banană de 4 mm.

BENEFICII

• LED-urile .ncorporate indică dacă și c.te faze sunt prezente. Una dintre cele trei faze poate fi conectată la priza Schuko .ncorporată. Acest lucru permite ca fiecare fază să fie testată individual.

• Potrivit pentru wallbox-uri cu sau fără cablu

• Opțiune de conectarecu un tester de instalare sau un multimetru

• Verificare directă a fazei prin afișaj LED

• Priză Schuko .ncorporată cu comutare de fază

SPECIFICATII

Indicație: optică, cu LED-uri

Tensiune de intrare: 230 V / 400 V (monofazat / trifazat)

Frecventa de operare: 50 / 60 Hz

Pilot de proximitate (PP): Da

Simularea cablului de încărcare: NC, 13 A, 20 A, 32 A, 63 A

Pilot de control (CP): Da

Simularea stării vehiculului:

A (neconectat)

B (conectat și gata)

C (conectat și încărcat)

D (conectat și încărcat cu ventilație)

CP-Error Simulation: E (eroare de comunicare)

Simulare PE-Eroare: Conductor de protecție întrerupt

Indicarea fazei: Da, prin LED-urile L1 / L2 / L3

Wallbox-Type: Cu și fără cablu

Mufa de incarcare: tip 2

Prize banane: mufe de 4 mm pentru echipamente de testare trifazice (Tester de instalare), Multimetru

Priză Schuko: Pentru verificare cu cablul de testare Schuko

Priză BNC: Pentru utilizarea unui osciloscop

Categoria de supratensiune: CAT III 400 V

Standard: IEC / EN 61010-1 (DIN VDE 0411)

Documentatie:

Fisa tehnica EN
