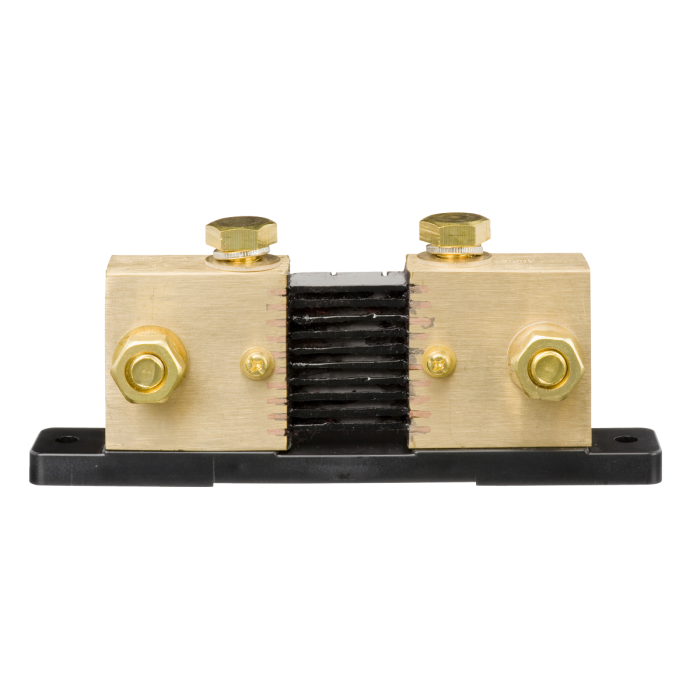

VICTRON ENERGY - SHU500050100 - Shunt 500A/50mV

Șuntul 500A/50mV este elementul de măsurare al unui monitor de baterie Victron BMV — o rezistență de precizie calibrată, fără electronică proprie. Este exact șuntul care vine în cutie cu un BMV nou, vândut separat ca piesă de schimb.

Cum funcționează

Șuntul se montează pe conductorul de minus al bateriei, astfel încât tot curentul care intră sau iese din baterie trece prin el. La curentul nominal produce o cădere de tensiune de exact 50 mV. Monitorul de baterie măsoară tensiunea aceea și o transformă în amperi, amperi-oră consumați, stare de încărcare și timp rămas. Șuntul nu are alimentare, nu are afișaj și nu comunică nimic — doar produce semnalul.

De ce mai ai nevoie

Un șunt singur nu este un monitor de baterie. Lucrează împreună cu un BMV-700, BMV-702 sau BMV-712 Smart, care are afișajul și electronica și se leagă la șunt prin cablul RJ12 din pachet. Plăcuța electronică ce face legătura se prinde pe șunt cu două șuruburi M4 și se găsește separat, ca piesă de schimb.

Nu este pentru SmartShunt

SmartShunt este o piesă închisă, cu șuntul și electronica de măsurare în aceeași carcasă. Victron nu documentează montarea altui șunt pe el, deci piesa aceasta este destinată monitoarelor BMV. Dacă ai nevoie de un aparat care măsoară singur, îți trebuie un SmartShunt sau un BMV, nu un șunt simplu.

Specificații tehnice

• Cod Victron: SHU500050100 — Shunt 500A/50mV
• Curent nominal: 500 A la o cădere de tensiune de 50 mV
• Rezistență: 0,1 mΩ (25 W disipați la curent nominal)
• Borne principale: 1 × M10 (M10x15) pe fiecare parte
• Borne de măsură: 2 șuruburi M4, pentru placa electronică a monitorului
• Dimensiuni (L × l × h): 121 × 25,6 × 35 mm
• Montaj: 2 găuri Ø6,5 mm, la 101,8 mm distanță, pe o placă de bază izolatoare
• EAN: 8719076026211

Documentație

Desen de gabarit
Fișă tehnică seria BMV-700
Declarație de conformitate
Certificat ISO 9001
