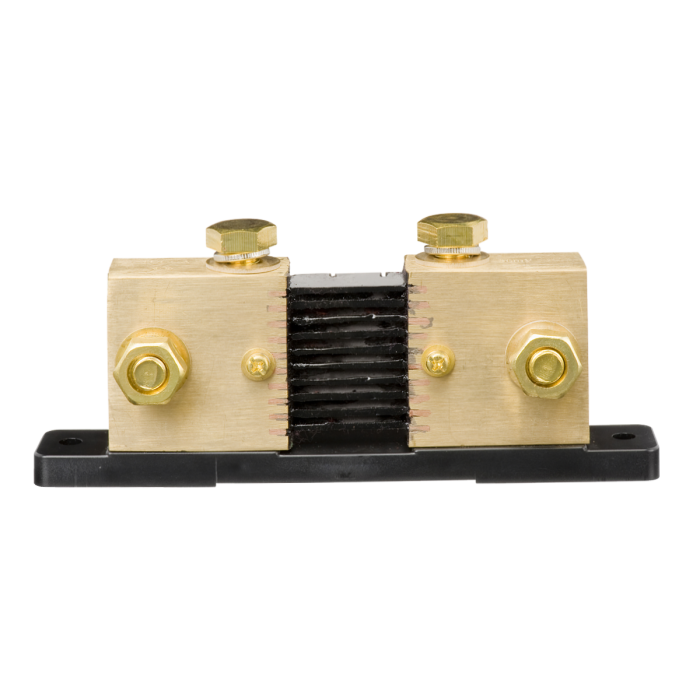

VICTRON ENERGY - SHU102050200 - Shunt 1000A/50mV

Șuntul 1000A/50mV este elementul de măsurare pentru un monitor de baterie Victron BMV, în instalații care depășesc cei 500 A standard — o rezistență de precizie calibrată, fără electronică proprie.

Cum funcționează

Șuntul se montează pe conductorul de minus al bateriei, astfel încât tot curentul care intră sau iese din baterie trece prin el. La curentul nominal produce o cădere de tensiune de exact 50 mV. Monitorul de baterie măsoară tensiunea aceea și o transformă în amperi, amperi-oră consumați, stare de încărcare și timp rămas. Șuntul nu are alimentare, nu are afișaj și nu comunică nimic — doar produce semnalul.

Upgrade la un BMV peste 500 A

Un BMV-700, BMV-702 sau BMV-712 Smart vine din fabrică cu un șunt de 500 A / 50 mV. Dacă instalația trage mai mult, montezi în locul lui șuntul acesta — monitorul acceptă șunturi de până la 9999 A și 75 mV.

Procedura e descrisă în capitolul 3.7 din manualul BMV: desfaci placa electronică de pe șuntul original, o montezi pe acesta asigurând un contact electric bun, reconectezi cablurile, rulezi asistentul de configurare și introduci în meniul monitorului noile valori shunt current și shunt voltage. La final faci o calibrare de curent zero, dacă monitorul mai arată valori fără consum.

Nu este pentru SmartShunt

SmartShunt este o piesă închisă, cu șuntul și electronica de măsurare în aceeași carcasă. Victron nu documentează montarea altui șunt pe el, deci piesa aceasta este destinată monitoarelor BMV. Dacă ai nevoie de un aparat care măsoară singur, îți trebuie un SmartShunt sau un BMV, nu un șunt simplu.

Specificații tehnice

• Cod Victron: SHU102050200 — Shunt 1000A/50mV-0,5 / 2xM10
• Curent nominal: 1000 A la o cădere de tensiune de 50 mV
• Rezistență: 0,05 mΩ (50 W disipați la curent nominal)
• Clasă de precizie: 0,5
• Borne principale: 2 × M10 (M10x45 + M10x30) pe fiecare parte
• Borne de măsură: 2 șuruburi M4, pentru placa electronică a monitorului
• Dimensiuni (L × l × h): 168 × 45 × 58 mm
• Montaj: 2 găuri Ø6 mm, la 148,8 mm distanță, pe o placă de bază izolatoare
• EAN: 8719076026198
