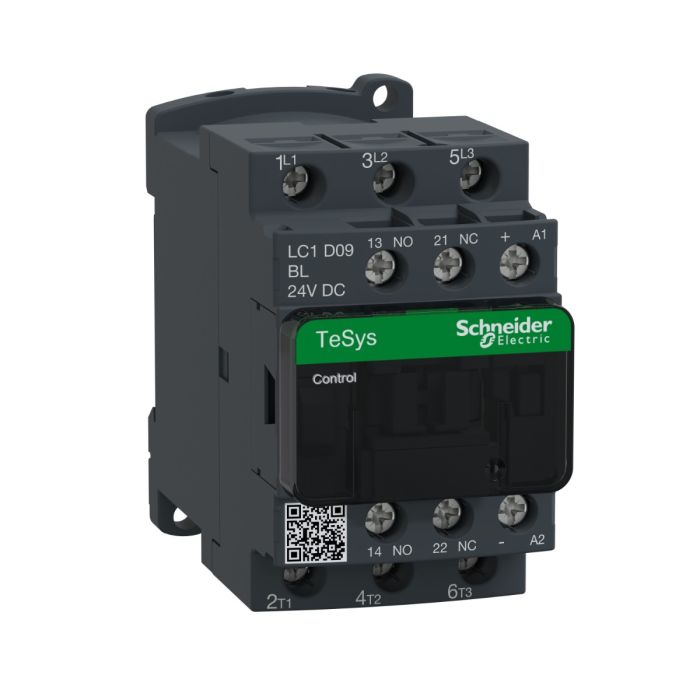

SCHNEIDER Electric - Contactor Tesys D, 9A, 3P(3 NO) - AC-3 - 440 V, UBOB=24VDC consum redus contacte auxiliare 1ND+1NI borne șurub

Name: SCHNEIDER Electric - Contactor Tesys D, 9A, 3P(3 NO) - AC-3 - 440 V, UBOB=24VDC consum redus contacte auxiliare 1ND+1NI borne șurub
Brand: SCHNEIDER Electric
SKU: LC1D09BL
Price: 176 RON
Availability: InStock

Fii primul care face o recenzie acestui produs

176,00 Lei 145,45 Lei

în stoc

Numai 2 ramase

SKU

LC1D09BL

Transport gratuit pentru comenzi mai mari de 1000 de lei

Livrarea gratuită nu se aplică adreselor cu kilometri suplimentari sau pachetelor grele/voluminoase.

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Descriere

Documentatie:

Fisa tehnica produs

Fisa de instructiuni

Catalog

Recenzii

Scrieti propria recenzie

Recenzati:SCHNEIDER Electric - Contactor Tesys D, 9A, 3P(3 NO) - AC-3 - 440 V, UBOB=24VDC consum redus contacte auxiliare 1ND+1NI borne șurub

Rating-ul dumneavoastra

Calitate

1 star 2 stars 3 stars 4 stars 5 stars

Nickname

Cuprins

Recenzie

Mai multe informatii
Producator	SCHNEIDER Electric
Cod producător	LC1D09BL
Unitate de măsura	Buc
Gama	TeSys; TeSys Deca
Numele produsului	TeSys D; TeSys Deca
Tipul de produs sau componentă	Contactor
Numele scurt al dispozitivului	LC1D
Contactor application	Sarcina rezistiva; Comanda motor
Categoria de utilizare	AC-3 AC-1 AC-4 AC-3e
Power pole contact composition	3 NO
Descrierea polilor	3P
Tensiune circuit de comandă	24 V c.c.
Tensiune opționala nominala	Circuit electric <= 690 V c.a. 25...400 Hz Circuit electric <= 300 V c.c.
[Ie] curent nominal de utilizare	9 A 60 °C) la <= 440 V c.a. AC-3 pentru circuit electric 25 A 60 °C) la <= 440 V c.a. AC-1 pentru circuit electric 9 A 60 °C) la <= 440 V c.a. AC-3e pentru circuit electric
Putere motor kW	2,2 kW la 220...230 V c.a. 50/60 Hz (AC-3) 4 kW la 380...400 V c.a. 50/60 Hz (AC-3) 4 kW la 415...440 V c.a. 50/60 Hz (AC-3) 5,5 kW la 500 V c.a. 50/60 Hz (AC-3) 5,5 kW la 660...690 V c.a. 50/60 Hz (AC-3) 2,2 kW la 400 V c.a. 50/60 Hz (AC-4) 2,2 kW la 220...230 V c.a. 50/60 Hz (AC-3e) 4 kW la 380...400 V c.a. 50/60 Hz (AC-3e) 4 kW la 415...440 V c.a. 50/60 Hz (AC-3e) 5,5 kW la 500 V c.a. 50/60 Hz (AC-3e) 5,5 kW la 660...690 V c.a. 50/60 Hz (AC-3e)
Motor power HP (UL / CSA)	1 CP la 230/240 V c.a. 50/60 Hz pentru 1 fază motoare 2 CP la 200/208 V c.a. 50/60 Hz pentru 3 faze motoare 2 CP la 230/240 V c.a. 50/60 Hz pentru 3 faze motoare 5 CP la 460/480 V c.a. 50/60 Hz pentru 3 faze motoare 7,5 CP la 575/600 V c.a. 50/60 Hz pentru 3 faze motoare 0,33 CP la 115 V c.a. 50/60 Hz pentru 1 fază motoare
Tipul circuitului de comanda	C.c. consum scazut
Greutatea produsului	0,48 kg
Impedanta medie	2,5 mOhm - Ith 25 A 50 Hz pentru circuit electric
Tensiune nominală de izolație	Circuit electric 690 V conformitate cu IEC 60947-4-1; Circuit electric 600 V CSA certificat; Circuit electric 600 V UL certificat
(Uimp) Tensiune de ţinere la impuls	6 kV conformitate cu SR EN 60947-2
Puterea disipata pe pol	1,56 W AC-1; 0,2 W AC-3; 0,2 W AC-3e
Front cover	Cu
Suport de montare	Placa; Sina
Compozitie contact auxiliar	1 NO + 1 NC
[Ith] curent termic conventional in aer liber	25 A la <60 °C pentru circuit electric; 10 A la <60 °C pentru circuit de semnalizare
Durabilitate mecanică	30 Mcycles
Durabilitate electrică	0,6 Mcycles 25 A AC-1 la Ue <= 440 V; 2 Mcycles 9 A AC-3 la Ue <= 440 V; 2 Mcycles 9 A AC-3e la Ue <= 440 V
Conexiuni - borne	Circuit electric borne cu surub 1 cablu(ri) 1…4 mm²flexibil fara Circuit electric borne cu surub 2 cablu(ri) 1…4 mm²flexibil fara Circuit electric borne cu surub 1 cablu(ri) 1…4 mm²flexibil cu Circuit electric borne cu surub 2 cablu(ri) 1…2,5 mm²flexibil cu Circuit electric borne cu surub 1 cablu(ri) 1…4 mm²solid fara Circuit electric borne cu surub 2 cablu(ri) 1…4 mm²solid fara Circuit de comanda borne cu surub 1 cablu(ri) 1…4 mm²flexibil fara Circuit de comanda borne cu surub 2 cablu(ri) 1…4 mm²flexibil fara Circuit de comanda borne cu surub 1 cablu(ri) 1…4 mm²flexibil cu Circuit de comanda borne cu surub 2 cablu(ri) 1…2,5 mm²flexibil cu Circuit de comanda borne cu surub 1 cablu(ri) 1…4 mm²solid fara Circuit de comanda borne cu surub 2 cablu(ri) 1…4 mm²solid fara
Cuplu de strângere	Circuit electric 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm; Circuit electric 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2
Timp de functionare	65.45...88.55 ms închidere 20...30 ms deschidere
Nivel de incredere al securitatii	B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 B10d = 20000000 cic contactor cu sarcină mecanică conformitate cu EN/ISO 13849-1
Standarde	CSA C22.2 No 15 SR EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 SR EN 60947-5-1 UL 60947-1 IEC 60335-1
Certificări de produs	GL UL LROS (Lloyds register of shipping) CCC RINA BV GOST DNV CSA UKCA
Irms capacitatea nominala la inchidere	250 A la 440 V pentru circuit electric conformitate cu SR EN 60947 140 A c.a. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 250 A c.c. pentru circuit de semnalizare conformitate cu SR EN 60947-5-1
Capacitate de rupere nominala	250 A la 440 V pentru circuit electric conformitate cu SR EN 60947
Altitudinea de operare	0...3000 m
Temperatura ambientală pentru depozitare	-60…80 °C
Temperatura ambiantă pentru utilizare	-40…60 °C; 60…70 °C cu declasare
Curent minim de comutare	5 mA pentru circuit de semnalizare
Tensiunea minima de comutare	17 V pentru circuit de semnalizare
Inaltime	77 mm
Latime	45 mm
Adancime	95 mm
Calibrul fuzibilului asociat	10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 25 A gG la <= 690 V coordonare tip 1 pentru circuit electric 20 A gG la <= 690 V coordonare tip 2 pentru circuit electric
Tratament protector	TH conformitate cu IEC 60068-2-30
Grad de protecție IP	IP20 fata frontala conformitate cu SR EN 60529
Intarziere flacara	V1 conforming to UL 94
Robustețe mecanică	Vibraţii contactor deschis2 Gn, 5...300 Hz; Vibraţii contactor închis4 Gn, 5...300 Hz; Şocuri contactor deschis10 Gn pentru 11 ms; Şocuri contactor închis15 Gn pentru 11 ms
Viteza maxima de functionare	3600 cyc/h 60 °C
Tehnologie bobine	Supresor cu dioda limitatoare de varf bidirectionala incorporat
Limite de tensiune circuit de comanda	0.1...0.3 Uc -40…70 °C eliminare c.c. 0,8...1,25 Uc -40…60 °C operaţional c.c. 1...1.25 Uc 60…70 °C operaţional c.c.
Time constant	40 ms
Vârf de putere în W	2.4 W (la 20 °C)
Consum de energie mentinere in W	2.4 W la 20 °C
Tip contacte auxiliare	Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 tip contact în oglindă 1 NC conformitate cu IEC 60947-4-1
Afisare frecventa circuit	25...400 Hz
Timpul de nesuprapunere	1,5 ms la întreruperea alimentării între contactele NO şi NC 1,5 ms la energizare între contactele NO şi NC
Categorie de supratensiune	CAT III
