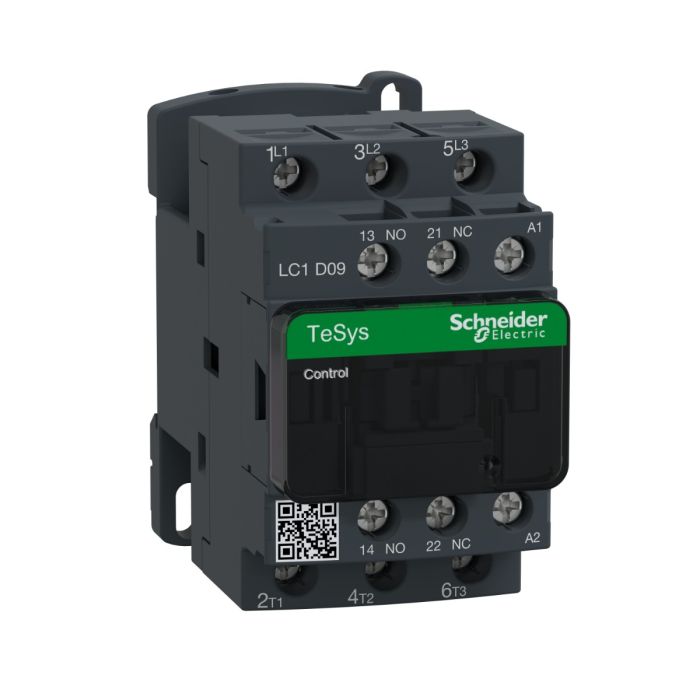

SCHNEIDER Electric - Contactor TeSys D, 3P, AC-3 440V, 9A UBOB=230VAC 50Hz contacte auxiliare 1nd+1ni
103,00 Lei
85,12 Lei
în stoc
Numai 12 ramase
SKU
LC1D09P5
Transport gratuit pentru comenzi mai mari de 1000 de lei
Livrarea gratuită nu se aplică adreselor cu kilometri suplimentari sau pachetelor grele/voluminoase.
Documents & Downloads:
Scrieti propria recenzie
| Producator | SCHNEIDER Electric |
|---|---|
| Cod producător | LC1D09P5 |
| Unitate de măsura | Buc |
| Gama | TeSys; TeSys Deca |
| Numele produsului | TeSys D; TeSys Deca |
| Tipul de produs sau componentă | Contactor |
| Numele scurt al dispozitivului | LC1D |
| Contactor application | Comanda motor; Sarcina rezistiva |
| Categoria de utilizare | AC-1 |
| Power pole contact composition | 3 NO |
| Descrierea polilor | 3P |
| Tensiune circuit de comandă | 230 V c.a. 50 Hz |
| Tensiune opționala nominala | Circuit electric <= 690 V c.a. 50 Hz; Circuit electric <= 300 V c.c. |
| [Ie] curent nominal de utilizare | 9 A 60 °C) la <= 440 V AC-3 pentru circuit electric |
| Putere motor kW | 2,2 kW la 220...230 V c.a. 50 Hz (AC-3) |
| Tipul circuitului de comanda | C.a. la 50 Hz |
| Greutatea produsului | 0,32 kg |
| Impedanta medie | 2,5 mOhm - Ith 25 A 50 Hz pentru circuit electric |
| Tensiune nominală de izolație | Circuit electric 690 V conformitate cu IEC 60947-4-1Circuit electric 600 V CSA certificatCircuit electric 600 V UL certificatSignalling circuit: 690 V conforming to IEC 60947-1Circuit de semnalizare 600 V CSA certificatCircuit de semnalizare 600 V UL cert |
| (Uimp) Tensiune de ţinere la impuls | 6 kV conformitate cu SR EN 60947 |
| Puterea disipata pe pol | 0,2 W AC-3; 1,56 W AC-1; 0,2 W AC-3e |
| Front cover | Cu |
| Suport de montare | Sina; Placa |
| Compozitie contact auxiliar | 1 NO + 1 NC |
| [Ith] curent termic conventional in aer liber | 25 A la <60 °C pentru circuit electric; 10 A (la 60 °C) pentru circuit de semnalizare |
| Durabilitate mecanică | 15 Mcycles |
| Durabilitate electrică | 2 Mcycles 9 A AC-3 la Ue <= 440 V; 0,6 Mcycles 25 A AC-1 la Ue <= 440 V; 2 Mcycles 9 A AC-3e la Ue <= 440 V |
| Conexiuni - borne | Circuit electric borne cu surub 1 cablu(ri) 1…4 mm²flexibil fara |
| Cuplu de strângere | Circuit electric 1,7 N.m - pornit borne cu surub - cu şurubelniţa plat Ø 6 mm; Circuit electric 1,7 N.m - pornit borne cu surub - cu şurubelniţa Philips Nr. 2 |
| Timp de functionare | 12...22 ms închidere |
| Nivel de incredere al securitatii | B10d = 1369863 cic contactor cu sarcină nominală conformitate cu EN/ISO 13849-1 |
| Standarde | EN/IEC 60947-1 |
| Certificări de produs | UL |
| Irms capacitatea nominala la inchidere | 250 A la 440 V pentru circuit electric conformitate cu SR EN 60947 |
| Capacitate de rupere nominala | 250 A la 440 V pentru circuit electric conformitate cu SR EN 60947 |
| Gradul de poluare | 3 |
| Altitudinea de operare | 0...3000 m |
| Temperatura ambientală pentru depozitare | -60…80 °C |
| Temperatura ambiantă pentru utilizare | -40…60 °C; 60…70 °C cu declasare |
| Curent minim de comutare | 5 mA pentru circuit de semnalizare |
| Tensiunea minima de comutare | 17 V pentru circuit de semnalizare |
| Inaltime | 77 mm |
| Latime | 45 mm |
| Adancime | 86 mm |
| Calibrul fuzibilului asociat | 10 A gG pentru circuit de semnalizare conformitate cu SR EN 60947-5-1 |
| Tratament protector | TH conformitate cu IEC 60068-2-30 |
| Grad de protecție IP | IP20 fata frontala conformitate cu SR EN 60529 |
| Intarziere flacara | V1 conformitate cu UL 94 |
| Robustețe mecanică | Vibraţii contactor deschis2 Gn, 5...300 Hz; Vibraţii contactor închis4 Gn, 5...300 Hz; Şocuri contactor deschis10 Gn pentru 11 ms; Şocuri contactor închis15 Gn pentru 11 ms |
| Viteza maxima de functionare | 3600 cyc/h 60 °C |
| Tehnologie bobine | Fără modul de deparazitare inclus |
| Limite de tensiune circuit de comanda | 0.3...0.6 Uc -40…70 °C eliminare c.a. 50 Hz |
| Consum de energie conectare in VA | 70 VA 50 Hz 0,75 20 °C) |
| Consum de energie mentinere in VA | 7 VA 50 Hz 0,3 20 °C) |
| Disipare de caldura | 2…3 W la 50 Hz |
| Tip contacte auxiliare | Tip cuplare mecanică 1 NO + 1 NC conformitate cu SR EN 60947-5-1 |
| Afisare frecventa circuit | 25...400 Hz |
| Timpul de nesuprapunere | 1,5 ms la întreruperea alimentării între contactele NO şi NC |
| Categorie de supratensiune | CAT III |
