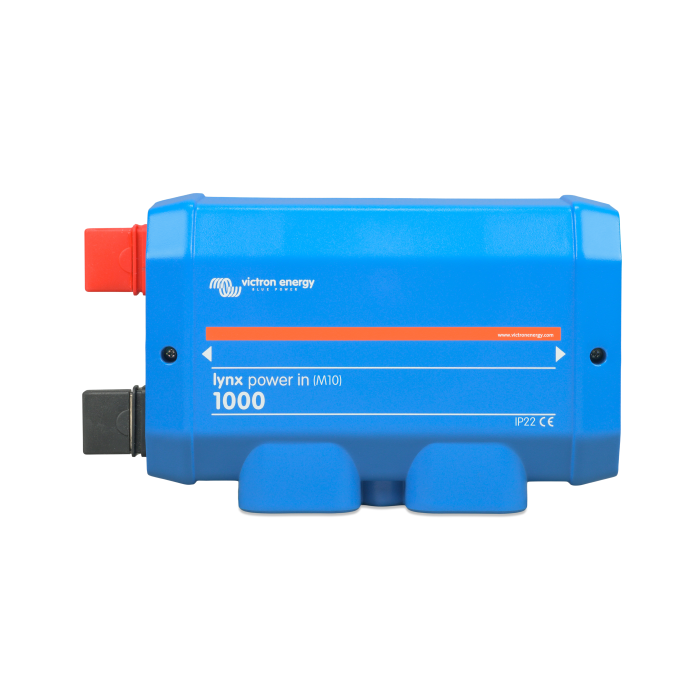

Lynx Power In (M10)

Această variantă: Lynx Power In cu bară colectoare M10 (cod producător LYN020102010). „M10” se referă doar la îmbinările barei colectoare prin care modulele Lynx se prind unul de altul; conexiunile pentru siguranțe și cabluri sunt întotdeauna M8. Modulele M10 nu se pot conecta direct la module M8 și invers – alegeți aceeași mărime de bară ca restul sistemului Lynx (Lynx Shunt VE.Can, Lynx Distributor, Lynx Smart BMS, Lynx Class-T Power In).

Lynx Power In conține o bară colectoare pozitivă și una negativă cu 4 conexiuni pentru baterii, consumatori sau încărcătoare, plus o conexiune de împământare. Face parte din sistemul modular de distribuție Lynx: fiecare modul se conectează la alte module Lynx în stânga și în dreapta, formând o bară colectoare continuă (plus și minus) cu conexiuni DC și, în funcție de configurație, siguranțe integrate, monitor de baterie și/sau management pentru baterii cu litiu.

Lynx Power In nu conține siguranțe – toate bateriile, consumatorii sau încărcătoarele conectate trebuie protejate cu siguranțe externe (sau folosiți un Lynx Distributor pentru conexiuni cu siguranțe). Poate fi folosit singur, ca o simplă bară colectoare DC, iar mai multe module Lynx Power In se pot îmbina pentru o bară mai lungă, cu mai multe conexiuni. Utilizare tipică: conectarea mai multor baterii în paralel la un Lynx Shunt VE.Can / Lynx Smart BMS, cu un Lynx Distributor pe partea consumatorilor.

Caracteristici principale:

• Curent nominal 1000 A continuu – 12 kW la 12 V, 24 kW la 24 V, 48 kW la 48 V
• Plajă de tensiune 9 – 60 V DC (sisteme de 12 / 24 / 48 V)
• 4 conexiuni pozitive și 4 negative M8, 1 conexiune de împământare
• Bare din cupru cositorit 8 x 30 mm; îmbinări între module M10 (cuplu de strângere 33 Nm)
• Manșoane de cauciuc detașabile (stânga) și barieră de plastic (dreapta) pentru interconectarea modulelor
• Se poate monta în orice orientare; autocolante incluse pentru montaj răsturnat

Specificații tehnice:
