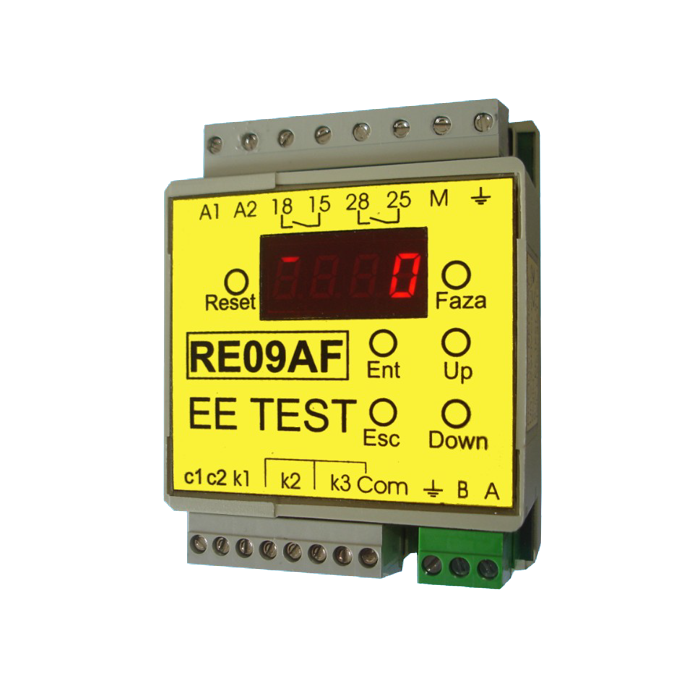

Releu electronic pentru protectia motoarelor trifazate, tip RE09AF

Descriere:

Releul electronic RE09AF este destinat supravegherii bunei functionari si protectiei motoarelor electrice trifazate. Protejeaza motoarele pentru o gama larga de evenimente nedorite, permite detectarea si localizarea defectiunilor în vederea inlaturarii rapide a acestora.

Releul RE09AF protejeaza motorul la:

• Suprasarcina, calculind integrala din (Imax-1,05Ir)2dt si avind memorie termica
• Subsarcina(mers in gol): putem fixa un prag de subcurent cuprins in intervalul [20 – 90]% X Ir
• Blocaj rotor (limitare de cuplu), cu un prag reglabil=[2-3]XIr
• Asigura declansarea disjunctorului la refuzul deschiderii contactorului.
• Asimetrie de curenti,cu un prag reglabil [30-75]%
• Lipsa faza
• Micsorarea rezistentei de izolatie sub 500KΩ (motorul nu poate fi pornit)
• Demaraj prea lung (depasirea timpului de pornire). Releul poate proteja si motoare cu timpi lungi de pornire prin reglajul td=[2-10]s

Documentatie:

Fisa tehnica
