EE TEST - Releu electronic de protectie la supratemperatura - RE06

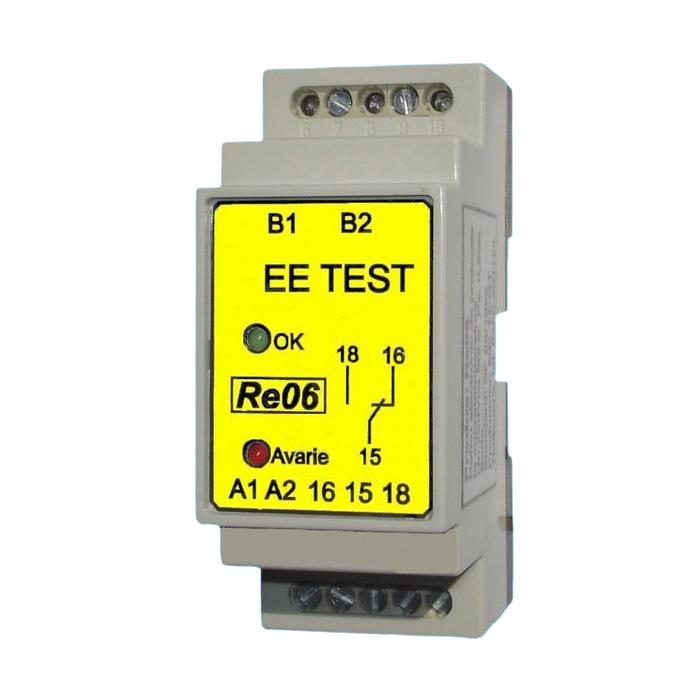

Releu pentru protectia la suprasarcina termica a motoarelor, tip RE06

Descriere:

• Controlul temperaturii, Releul Re06 poate accepta pana la 6 sonde PTC legate in serie intre B1 si B2.
• Caracteristicile alimentarii:
• Tensiunea de alimentare (A1 - A2): 230V/50(60)Hz, puterea maxima: 0,5VA, izolare galvanica (transformator).
• Tensiunea de alimentare (A1 - A2): 24V/50(60)Hz sau 24Vdc, puterea maxima: 0,5VA, fara izolare galvanica.
• Caracteristicile de ieșire:
• Contacte: 1 contact basculant, tensiunea maxima: 250 Vac, curentul maxim: 5 A
• Intarzierea comutarii la trecerea pragului de temperatura: < 500ms
• Caracteristicile controlului de temperatura:
• Tensiunea maxima a circuitului pentru controlul temperaturii: 10Vcc (B1-B2 deschis)
• Curentul de scurtcircuit a circuitului pentru controlul temperaturii: 3mA (B1-B2 scurtcircuitat)
• Rezistenta maxima a sondelor PTC la 25°C: 1500Ω
• Pragul de comutare: 2500Ω ± 50Ω, pragul de resetare: 1650Ω ± 50Ω, pragul de scurtcircuit:18Ω ± 2Ω
• Caracteristici generale:
• Marcaj: CE (73/23/EEC). Poate fi montat in tablori electrice langa aparataj Multi9.
• Conditii de mediu: depozitare si transport: [-25 - +70]°C, functionare: [-15 - +60]°C.
• Gradul de protectie: carcasa IP 30, cleme IP 20. Materialul carcasei nu intretine arderea.

Documentatie:

Fisa tehnica
